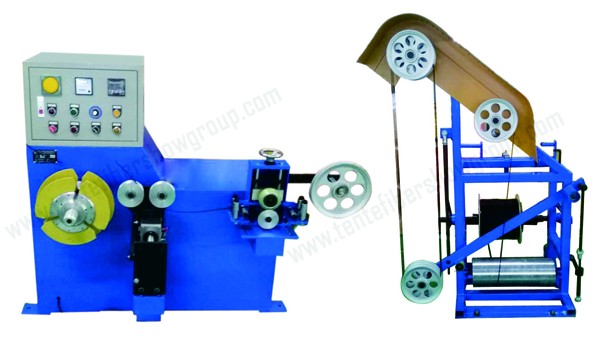

Size:160CM×97CM×123CM                    Size:140CM×95CM×185CM

                     TPR0619

用途

   高速重型皮线裁缆机适用于皮线光缆，蝶形光缆，12芯光缆等等的绕圈，计米及打扎。该设备生产效率高，排线质量好，不压线，排列整齐有序，拆线便捷，彻底解决了从前的光缆行业，特别是皮线，自承式皮线，蝶形皮线，吊线。 12芯光缆的生产效率低，排线质量差的困扰。

特点

1、装、卸放线盘快速方便，采用悬臂式组合导轮储线，放线不乱线采用联动刹车机构。

2、排线采用光杆式导轮及涨力式自动排线，排线整齐美观，成熟操作工30-40秒一盘。

3、光缆成圈后，可利用自胀式收缆轴，内径可自由松紧，可迅速捆扎与轻松取下，效率高，用时短。

技术性能

1、线盘外径：φ300mm（可调）

2、线盘内芯：φ120mm(可由客户选配线盘内径)

3、线盘宽度：40-100mm（可调）

4、裁缆类型：皮线光缆，蝶形光缆. 自承式皮线 ，12芯光缆

5、收线轴转速：0-600r/min

6、电机功率：2.2KW

7、调速控制：2.2KW变频器

8、计米器： 高精密（米数长短可调） 可自行修正米数误差。

9、放线盘规格：大轴孔，小轴孔（任选一种）

10、上盘装置：杠杆滚轴式
