简单描述：

MPO/MTP光纤跳线

详细介绍：

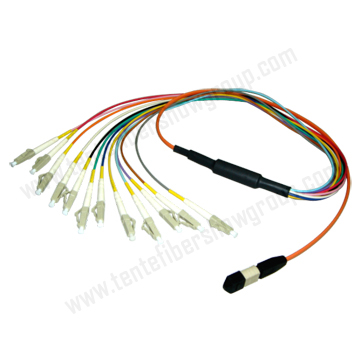

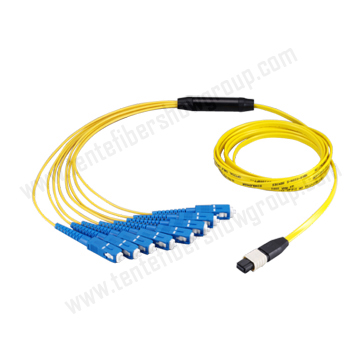

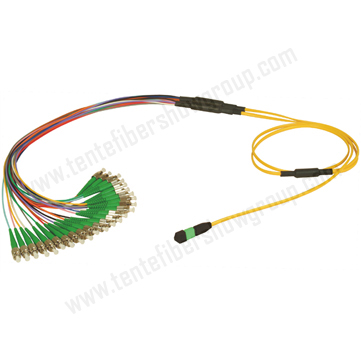

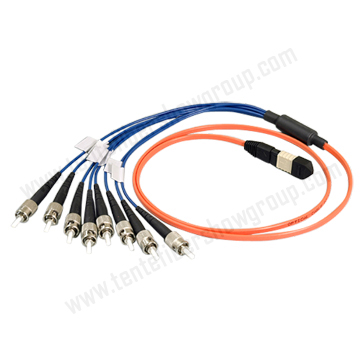

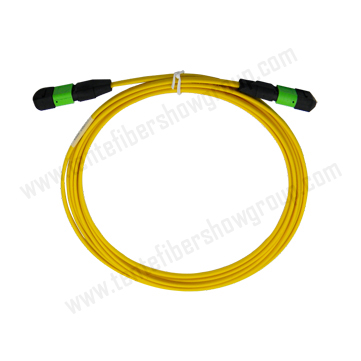

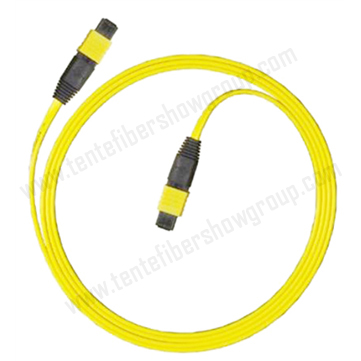

17-1 MPO MTP 光纤跳线-1 副本.jpg17-1 MPO MTP 光纤跳线-2 副本.jpg17-1 MPO MTP 光纤跳线-3 副本.jpg17-1 MPO MTP 光纤跳线-4 副本.jpg17-1 MPO MTP 光纤跳线-5 副本.jpg17-1 MPO MTP 光纤跳线-6 副本.jpg

应用

* 光纤通信系统

* 光纤传感器

* 光纤仪器仪表

* 局域网

* 网络宽带

* 光纤到户


 特点

*适合各种连接头

*低回波损耗

*结构紧凑

*低插损

*高回损

*适合光缆直径为0.9mm, 2.0mm, 3.0mm。

*适用于单多模光纤（单芯或双芯）

*有线电视系统

*光纤通信系统

*局域网

*光纤到户

*高速传输系统


规格


（单模）SM

（多模）MM

（插入损耗）Insertion Loss

≤0.5dB

≤0.5dB

（回波损耗）Return Loss

≥45dB

≥20dB(UPC)

（重复性）Repeatability

(≤0.2dB typical change)

(≤0.2dB typical change)

≥500matings

≥500matings

（抗拉强度）Tensite Strength

≥10Kg

≥10Kg

（工作温度）Operating Temperature

-40 to +80

-40 to +80



（连接头代码）

Connector

Code

（颜色）

Hook Color

（尾套类型）

Boot Type

（芯数）

Fiber number

（光纤类型）

Fiber Type

（长度）

Length



（阳）

Male

（米黄色）

Beige

（短裸光纤）

Bare fiber short

4-fiber

9/125μm (SM)

（定制）Customized


（阴）

Female

（黑色）

Black

（带状光缆）

Ruggedized

ribbon cable

8-fiber

50/125μm (MM)




（绿色）

Green

（长裸光纤）

Bare fiber long

12-fiber

62.5/125μm (MM)




（黄色）

Yellow

（90°用）

90 degree

16-fiber







24-fiber
