CWDM波分复用产品

详细介绍：

42 CWDM波分复用产品 副本.jpg

应用

* 宽带波分复用系统

* 城域网光纤

* CATV系统


特点

* 低插入损耗

* 低偏振相关损耗

* 高波长隔离度

* 环境稳定性好


产品概述

CWDM能有效节省光纤资源和组网成本，它解决了光纤短缺和多业务透明传输两个问题，主要应用在城域网汇聚和接入层，并且可在短时间建设网络并开展业务。由于CWDM具有低成本、低功耗、小体积等诸多优点，是一种低价格、高性能的传输解决方案。现在已经广泛应用于城域网传输。


(参数)

（型号）Type

CWDM

（参数）Parameters

（指标）Index

信道数Channel   No.

λ

2

3

4

5

6

7

8

9

（最大插入损耗）Max insertion loss

dB

0.8

1

1.4

1.8

2.2

2.6

3

3.4

（常规中心波长）Center wavelength

nm

1310．1470．1490．1510．1530．1550．1570．1590．1610

（通带宽度）Passband width

nm

±6.5

（通带平坦度）Passband flatness

dB

≤0.5

（相邻信道隔离度）Adjacent channel isolation

dB

≥30

（非相邻信道隔离度）Non-adjacent channel isolation

dB

≥45

（波长热稳定度）Wavelength thermal stability

nm/℃

<0.002

（插入损耗热稳定度）Insertion loss thermal stability

dB/℃

≤0.005

≤0.005

≤0.007

≤0.008

（回波损耗）Return loss

dB

≥45

（偏振膜色散）Polarization mode dispersion

ps

≤0.10

≤0.10

≤0.15

≤0.15

（偏振相关损耗）PDL

dB

≤0.10

≤0.15

≤0.20

≤0.25

（方向性）Directivity

dB

≥50

（最大通光功率）Max power

mW

500

（工作温度）Operating temperature

℃

-10~+70

（储存温度）Storage temperature

℃

-40~+85

（封装尺寸）Dimension

mm

100×80×10.5

（备注）Remarks

1、可根据要求订购1270～1610的18个波的波分模块
2、根据要求生产机架式波分设备
1.16 channels WDM (wavelength from 1270nm-1610nm) can be ustomized
2. Rack-mounted customization is available.



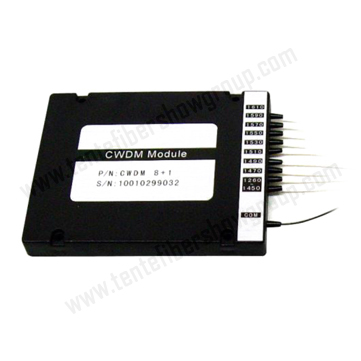

外形尺寸


43-2 CWDM波分复用产品.png

43-1 CWDM波分复用产品.png

43-3 CWDM波分复用产品.png



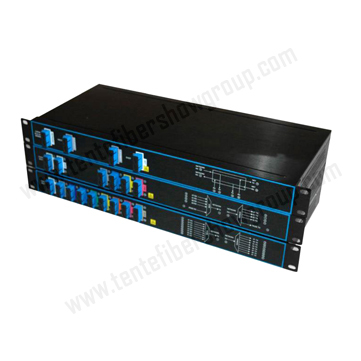

机架式CWDM设备

43-4 机架式CWDM设备 副本.jpg



订购信息   CWDM-A-B-C-D-E-F-G

A

B

C

D

E

F

G

1×N

（波长）Wavelength

（包装规格）
Package spec

（光纤型号）

Fiber Type

（光想尺寸）

Fiber Diameter

（光纤长度）
Fiber Length

（连接头）

Connector

N=1
N=2 …
N=16

1270 nm
1290 nm
1310 nm …
1570 nm
1590 nm
1610 nm

1:Φ5.5mm×34mm

2: Φ5.5mm×35.4mm

3: 90×20×10 mm
4: 100×80×10.5 mm
5: 120×80×18 mm
6: 140×115×18 mm

7: 1U

X: Others

9: 9/125 X: Others

25:250um
90:900um
20:2.0mm
30: 3.0mm
X: Others

05:0.5m
10:1.0m
15:1.5m
X:Others

OO:None

FP: FC/PC FA: FC/APC

SP: SC/PC SA: SC/APC

STP: ST/PC

STA: ST/APC

LP:LC/PC LA:LC/APC
X: Others
