TP-7100A Plus 插损回损测试仪

详细介绍：

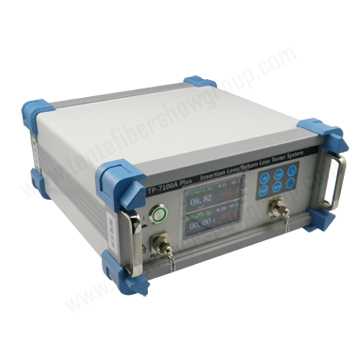

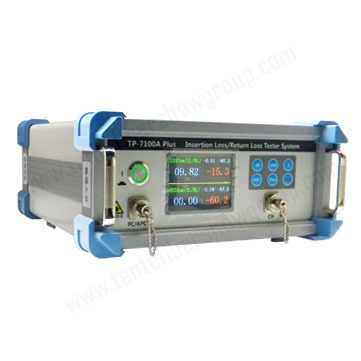

TP-7100A Plus 正面.jpgTP-7100A Plus.jpg

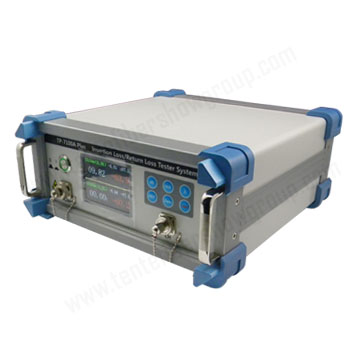

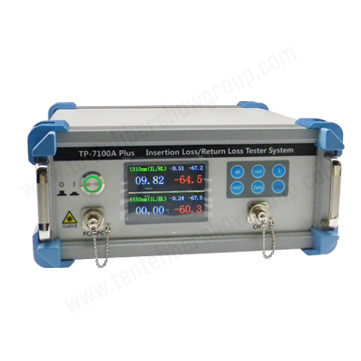

TP-7100A Plus 侧面.jpgDSCN3441.jpg



产品概述：

TP-7100A光插损回损测试仪性能稳定可靠，集稳定双波长光源、光功率计、插损测试仪和回损测试仪为一体。光源输出1310nm和1550nm稳定光；光功率计波长涵盖850nm、1300nm、1310nm、1490nm、1550nm、1625nm的功率计；插损回损仪可以测试1310nm和1550nm的光器件插入损耗和回波损耗。应用于高等院校、科研机构等光通信工程的科学研究，也适用于光纤光缆、有源器件和无源器件等产品的测试和研发。



产品特点：

采用大面积光探头，重复性良好

测试模式（光功率测试模式、插回损测试模式）可以实现左右切换

可以实现同时测试和即时显示1310nm和1550nm光器件的插入损耗



应用范围：

光纤通信工程

光纤传感研究

光学器件的生产和研发

技术指标：

插入损耗参数指标：

回波损耗耗参数指标：

校准波长

850nm、1300nm、1310nm、1490nm、1550nm、1625nm

工作波长

1310nm、1550nm

测试范围

-80   ~ +10dBm

测量范围

0   ~ 75dB

不确定度

±3%@1550nm 23℃±3℃

线性度

RL≦55 dB, ±0.5 dB;  RL≦55 dB, ±0.8 dB;  RL≦70dB, ±1.5 dB;

显示精度

0.01dB

显示精度

0.1dB

光源指标：

其他指标:

工作波长

1310nm、1550nm

工作温度

-10~   50℃

输出功率

≧-1.5dBm

储存温度

-20~   70℃

稳定性

0.03dB@15min

尺寸

305×275×155mm

输出接口

FC/APC

重量

约4.5kg


产品配件：

名称

数量

备注

主机设备

1台


AC220V电源线

1根


FC/PC-FC/APC标准线

1根


FC/APC-FC/APC标准线

1根


说明书

本


FC、SC、2.5G、1.25G转接头

各1个
