简单描述：
层绞式光纤带光缆（GYDTA）
详细介绍：
产品描述

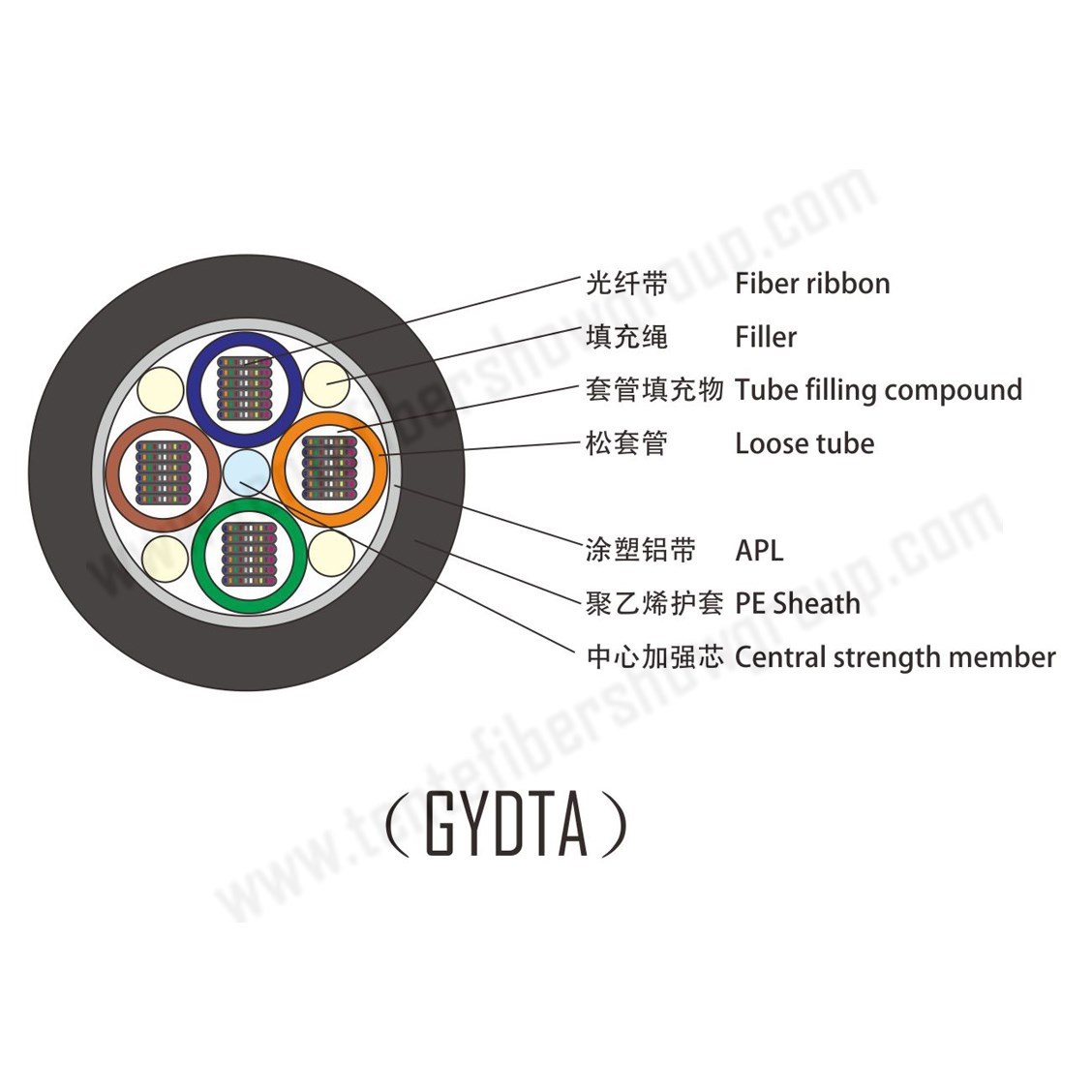

GYDTA光缆的结构是将4，6，8，12芯光纤带套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
特别设计的紧密的光缆结构，有效防止套管回缩
PE护套具有很好的抗紫外辐射性能
采用4，6，8，12芯光纤带，应用灵活
采用下列措施来确保光缆的防水性能：
单根钢丝中心加强芯
松套管内填充特种防水化合物
完全缆芯填充
涂塑铝带（APL）防潮层
产品标准
GYDTA光缆符合YD/T 981.3-1998和IEC 60794-1标准
适用：管道、架空
光学特性
G.652 | G.655 | 50/125 µm | 62.5/125 µm | ||
衰减 Attenuation（+20℃） | @ 850 nm | ≤ 3.0 dB/km | ≤ 3.0 dB/km | ||
@1300 nm | ≤ 1.0 dB/km | ≤ 1.0 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
带宽（A级） Bandwidth（Class A） | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 1000 MHz·km | ≥ 600 MHz·km | |||
数值孔径 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光缆截止波长Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
结构参数
光缆型号 | 光纤带芯数Fiber number within one Count | 套管数 | 填充绳数 | 光缆直径 | 光缆重量 | 允许拉伸力 | 允许压扁力 | 弯曲半径 |
GYDTA16~96Xn | 4 | 1~4 | 0~3 | 14.8 | 192 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA24~144Xn | 6 | 1~4 | 0~3 | 16 | 223 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA150~180Xn | 6 | 5~6 | 0~1 | 17.4 | 245 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA186~216Xn | 6 | 5~6 | 0~1 | 18.7 | 280 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA222~288Xn | 6 | 5~6 | 0~1 | 20.6 | 348 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA48~192Xn | 8 | 1~4 | 0~3 | 17.2 | 270 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA200~240Xn | 8 | 5~6 | 0~1 | 18.7 | 290 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA48~288Xn | 12 | 1~4 | 0~3 | 19.2 | 317 | 600/1500-3000 | 300/1000 | 10D/20D |
GYDTA300~432xn | 12 | 4~6 | 2~0 | 24 | 444 | 600/1500-3000 | 300/1000 | 10D/20D |
注：可根据用户的需求生产其他型号和芯数的层绞式光纤带光缆
储存、使用温度：-40℃至+60℃
注：
a.型号的后缀Xn表示选用的光纤类型；
b.套管和光纤带的颜色排列见色谱表；
c.聚乙烯护套厚度最小值1.6mm。
