简单描述：

中心管式光缆（GYXTW）

详细介绍：


5-2 （GYXTW） 副本.jpg

5-3 （GYXTW） 副本.jpg

5-1 （GYXTW） 副本.jpg

产品描述

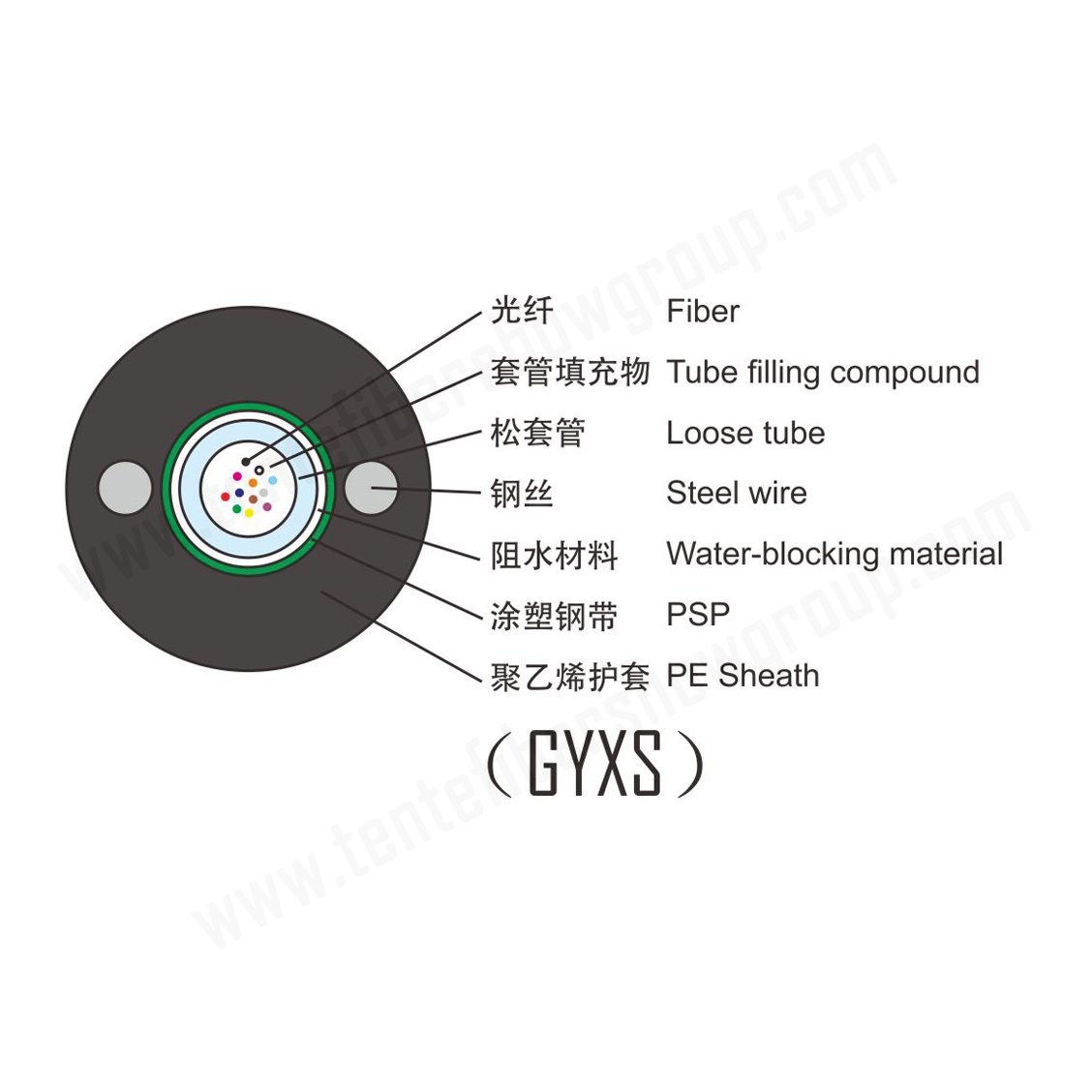

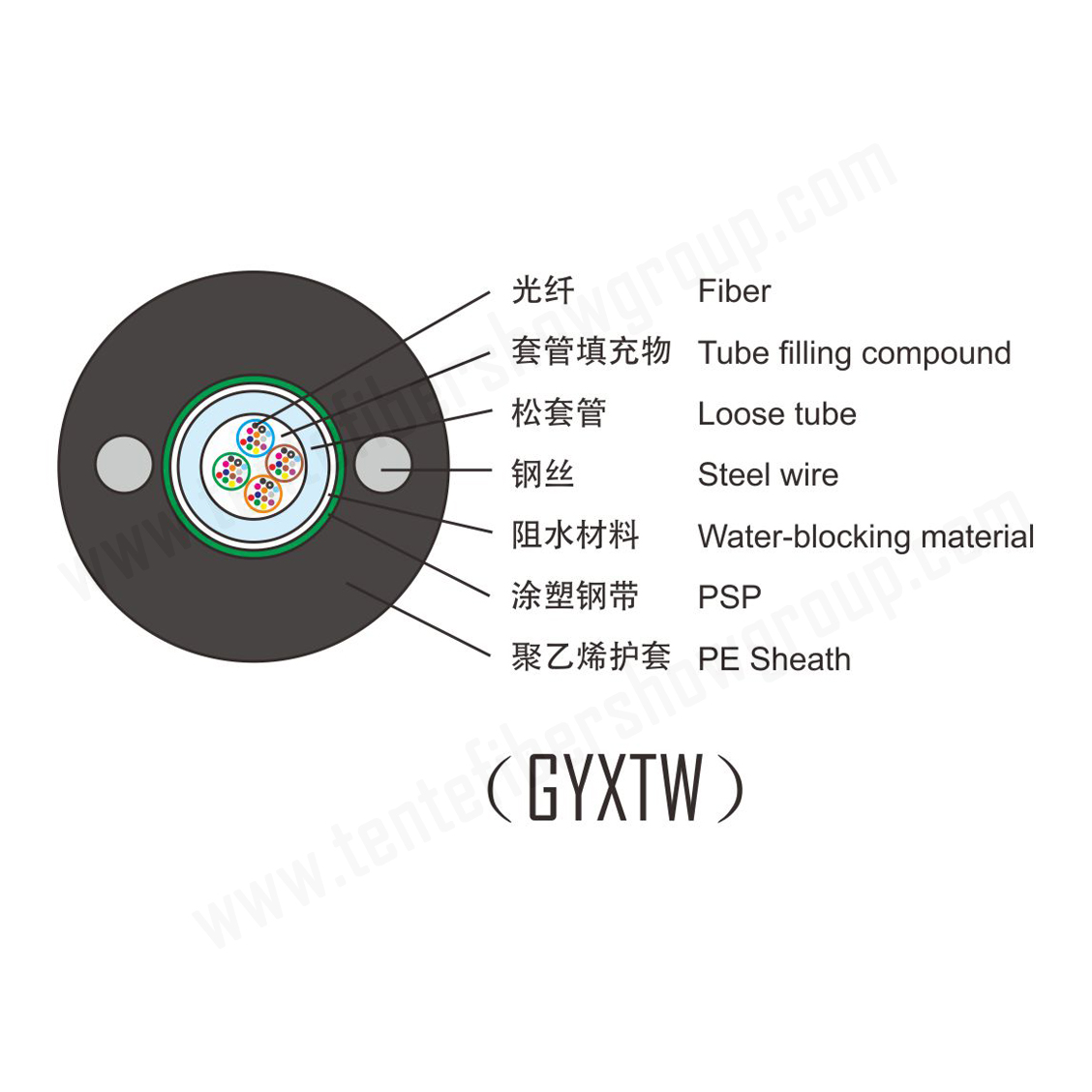

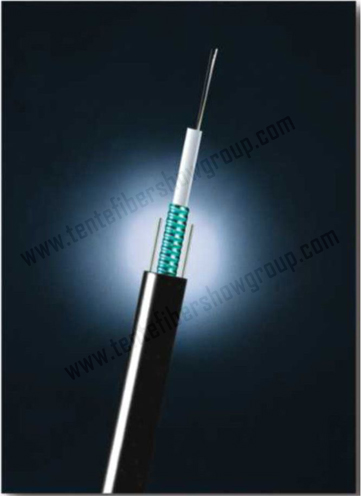

GYXS/GYXTW光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。



产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

良好的抗压性和柔软性

双面涂塑钢带（PSP）提高光缆的抗透潮能力

两根平行钢丝保证光缆的抗拉强度

直径小、重量轻、容易敷设

较长的交货长度



产品标准

GYXS/GYXTW光缆符合YD/T 769-2003标准。

适用：管道、架空



光学特性

G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm

≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm

≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km

@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km

带宽（A级） Bandwidth（Class A）

@ 850 nm

≥ 500 MHz·km

≥ 200 MHz·km

@1300 nm

≥ 1000 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture

0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm



结构参数

光缆型号
  Cable Type
  （以2纤递增）
  (Increased by 2 fibers)

光纤数
  Fiber Count

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  长期/短期
  Long/Short Term
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

GYXS/GYXTW-2~12Xn

2~12

100

短期1500N，长期600N或1KM缆重中取最大值

300/1000

10D/20D

GYXS/GYXTW-2~12Xn

2~12

124

1000/3000

10D/20D

GYXS/GYXTW-14~24Xn

14~24

147

1000/3000

10D/20D

GYXS/GYXTW-26~36Xn

26~36

150

1000/3000

10D/20D

GYXS/GYXTW-38~48Xn

38~48

207

1000/3000

10D/20D

注: 储存、使用温度：-40℃至+70℃

注：

a.型号的后缀Xn表示选用的光纤类型;

b.套管和光纤的颜色排列见色谱表;

c.加强件外侧聚乙烯护套的最小厚度最小值为0.8mm.

d.12芯以下光缆为钢带不扎纹结构；若客户要求扎纹，需在合同中特别说明。
