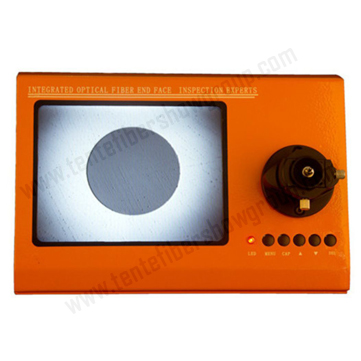

TPR0402一体式光纤端面检测仪

时间：2015-6-3 22:27:32点击次数: 3667 来源：



一体式光纤端面检测仪的介绍：

TPR-0402系列一体式光纤端面检测仪可以将光纤放大至200倍、400倍、800倍（以在8寸屏幕上测得到的端面直径为基准），并将放大后的图像以视频信号方式输出到显示器上使光纤端面的优劣状况一目了然。只需连接电源即可开始检验工作。再也不需要在配置显示器与显微镜间连接诸多的连接线，使用起来更加简单，快速！大大提高了工作效率。

光纤端面检测仪可以快速检查光纤跳线或尾纤插芯上的光纤端面有无脏污、划痕、崩口等不良现象。由于在液晶上观察而不是直接观察光纤端面，所以，即使光纤中有激光信号，也不会伤害到眼睛，保证了使用安全。

主要功能和特点

图像拍照功能

图像存储功能

图像删除功能

X、Y轴可调节功能

可外接显示器

可外接输入信号

可外接USB输入信号

可外接AV输入信号

亮度可调节功能

对比度可调节功能

饱和度可调节功能

时钟功能

可外接SD卡



技术参数及规格

型号	TPR-0402A	TPR-0402B
放大倍数	400X	400X
X Y轴调节	－	Y
图像输入输出格式	模拟PAL
CCD面积分辨率	1/3"420线
图像输出端口	RCA
图像输入端口	RCA
对焦方式	手动
图像分析功能	－
功耗	3W
工作温度	+10℃   ～ +50℃
储存温度	0℃   ～ +55℃
输入端口	Y
显示屏	8"TFT 800*600 PIX
供电电源	DC12
体积	288mm*230mm*190mm
重量	4㎏

注：表格中“Y”代表有此项功能，“－”代表无此项功能。



高清特性

1、即插即成像，,绝无半秒延迟，提高检查效率

2、光斑均匀，纤芯与陶瓷端面分辨率一致，避免检测误差。

3、内镶特制陶瓷卡圈，光纤插拔快速顺滑无晃动，插拔效率提高50%

4、测试规格相同光纤不跑焦，减少调焦次数，检查速度提升50%

5、不锈钢调焦部件，延长机器寿命多达3倍

6、所以光纤适配夹具采用7系列铝材，坚硬耐磨不变形。

7、图像居中微调功能，可保证任何情况下图像处于显示器中央

8、机器外壳采用加厚钢板，静电喷涂不变色、不生锈、长久保持全新状态。
