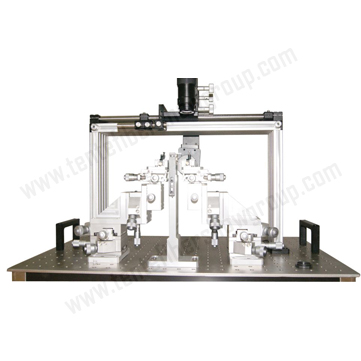

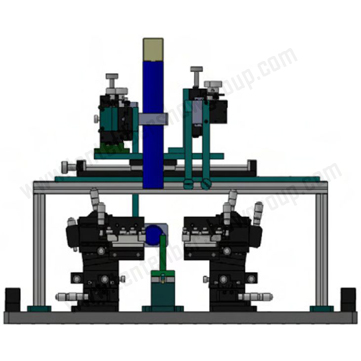

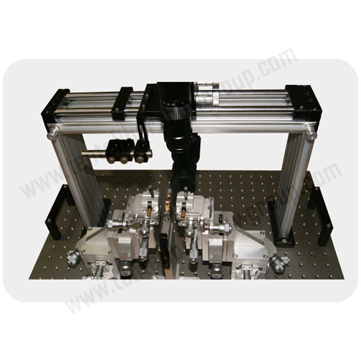

系统概述

1.1产晶特色

  ·   精确、可靠的调节精度。

  ·   模块化设计，非常容易扩展和更新。

  ·   支持端面有倾斜角度的波导。

  ·   更新夹具就可适用各种器件，有利于研究与开发。

  ·   可根据客户的特殊要求定制系统。

  ·   可实现完全的国产化，节约了成本，适合中国国情。

  ·   交货期短。有非常专业的技术支持与售前售后服务。

1.2主要功能

   ·  可对光纤列阵进行六个自由度手动调整，完全满足所有需要。

   ·  各个器件的装卸采用手动的方式。

   ·  在器件上方和后面均设有观察系统，方便手动对准操作。

   ·  在光波导输出端设有红外观察系统，提高对准的可靠性。

   ·  可以对器件进，亍点胶和uV光固化。

   ·  可为客户提供器件评价功能。

1.3基本操作过程

   ·  手动将光纤列阵和光波导安装好。

   ·  利用上端观察系统及波导端面观察系统(红外相机系统)粗略对准输入端，使入射光基本

    进入光波导。

   ·  利用输入、输出端的六轴调节单元，并利用输出端的功率计精密对准调整。

   ·  在输入和输出端，分别点uV胶。

   ·  用光谱分析仪自动测量每一个通道。

   ·  自动uV光辐照固化，并再用光谱分析仪自动测量每一个通道，完成对准封装。

   ·  取下器件。

1．4适用器件

    入射端：光纤列阵(N通道)，单模光纤。

    波导：AWG(1XM)、WG(NXM)。

    出射端：光纤列阵（M通道)。

    夹持方法：FA：机械；WG：真空吸附+机械。

注意l：夹具尺寸根据客户需求定制，端面倾斜角度也可根据客户需求定制。

注意2：对用于切角器件的Y轴微调架的角度，采用更换角度垫扳的固定方式来实现，以提供高精度保障。
