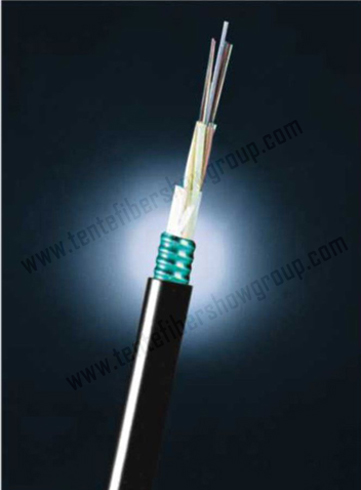

钢带纵包层绞式光缆（GYTS）

详细介绍：



7-2 （GYTS） 副本.jpg

7-3 （GYTS） 副本.jpg



产品描述

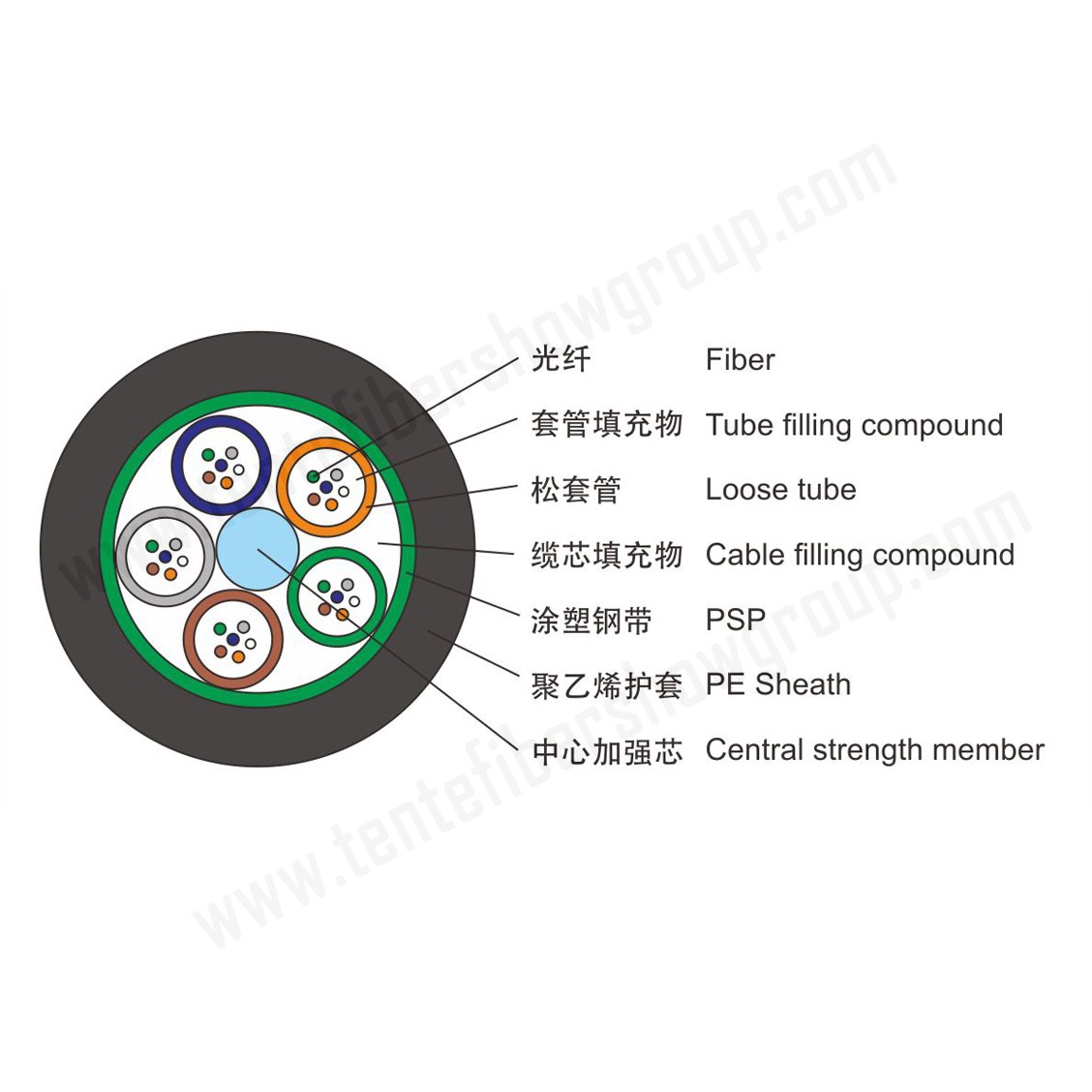

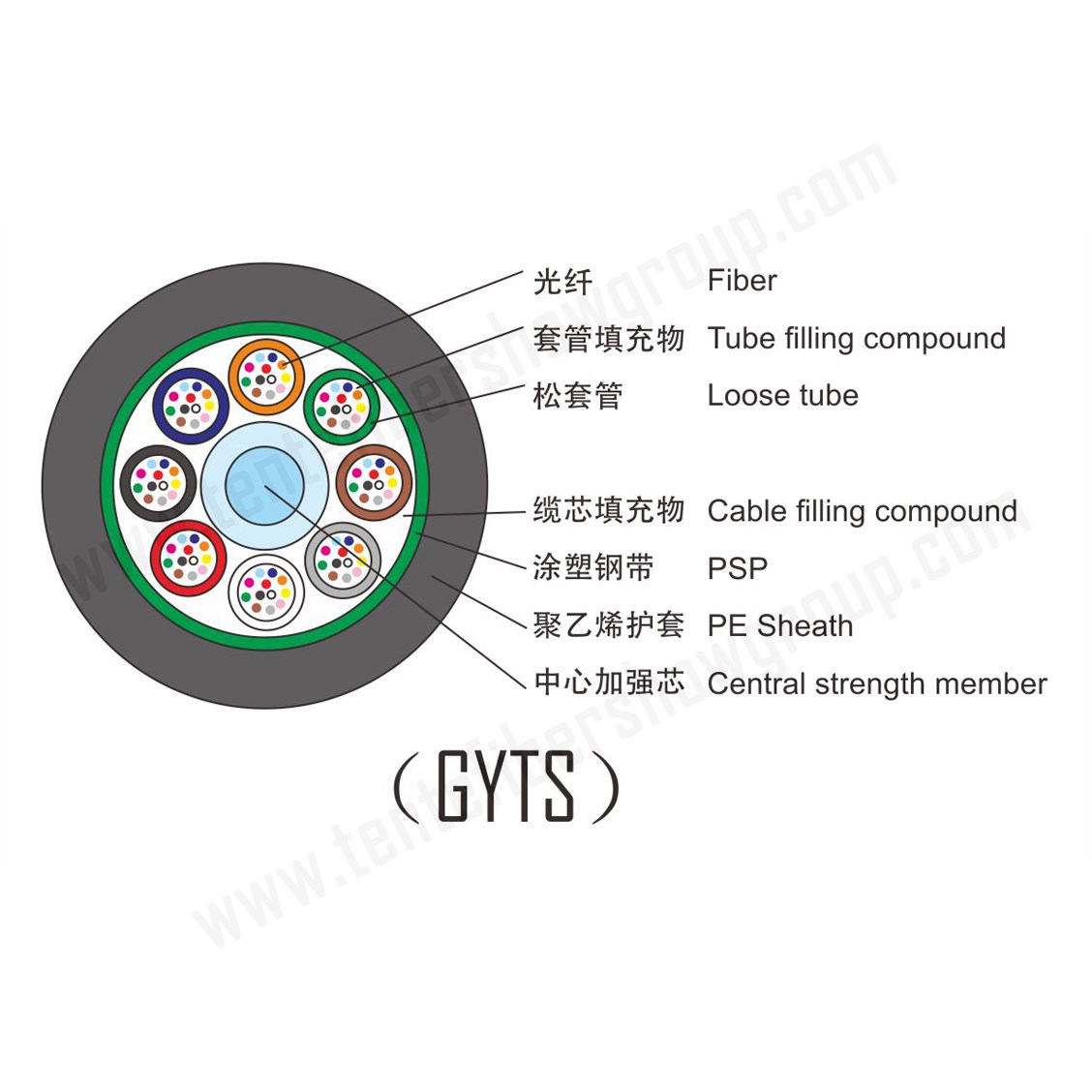

GYTS光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。



产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

特别设计的紧密的光缆结构，有效防止套管回缩

良好的抗压性和柔软性

PE护套具有很好的抗紫外辐射性能

采用下列措施来确保光缆的防水性能：

单根钢丝中心加强芯

松套管内填充特种防水化合物

完全缆芯填充

双面涂塑钢带（PSP）提高光缆的抗透潮能力



产品标准

GYTS光缆符合YD/T 901-2001和IEC 60794-1标准

适用：管道、架空、直埋



光学特性



G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm



≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm



≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km



@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km



带宽（A级） Bandwidth（Class A）

@ 850 nm



≥ 500 MHz·km

≥ 200 MHz·km

@1300 nm



≥ 1000 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture



0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off   Wavelength lcc

≤ 1260 nm

≤ 1450 nm





结构参数

光缆型号
  Cable Type
  （以2纤递增）
  (Increased by 2   fibers)

光纤数
  Fiber Count

套管数
  Tubes

填充绳数
  Fillers

光缆直径
  Cable Diameter
  mm

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  长期/短期
  Long/Short Term
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

GYTS-2~6Xn

2~6

1

4

9.5

100

1000/1500

300/1000

10D/20D

GYTS-8~12Xn

8~12

2

3

9.5

100

1000/1500

300/1000

10D/20D

GYTS-14~18Xn

14~18

3

2

9.5

100

1000/1500

300/1000

10D/20D

GYTS-20~24Xn

20~24

4

1

9.5

100

1000/1500

300/1000

10D/20D

GYTS-26~30Xn

26~30

5

0

9.5

100

1000/1500

300/1000

10D/20D

GYTS-32~36Xn

32~36

6

0

10

119

1190/3000

300/1000

10D/20D

GYTS-38~48Xn

38~48

4

1

11

136

1360/3000

300/1000

10D/20D

GYTS-50~60Xn

50~60

5

0

11

136

1360/3000

300/1000

10D/20D

GYTS-62~72Xn

62~72

6

0

12

155

1550/3000

300/1000

10D/20D

GYTS-74~84Xn

74~84

7

1

13.6

192

1920/3000

300/1000

10D/20D

GYTS-86~96Xn

86~96

8

0

13.6

192

1920/3000

300/1000

10D/20D

GYTS-98~108Xn

98~108

9

1

15

227

2270/3000

300/1000

10D/20D

GYTS-110~120Xn

110~120

10

0

15

227

2270/3000

300/1000

10D/20D

GYTS-122~132Xn

122~132

11

1

16.9

277

2770/3000

300/1000

10D/20D

GYTS-134~144Xn

134~144

12

0

16.9

277

2770/3000

300/1000

10D/20D

注：储存、使用温度：-40℃至+70℃



注：

a.型号的后缀Xn表示选用的光纤类型；

b.套管和光纤的颜色排列见色谱表；

c.聚乙烯护套厚度最小值1.6mm。
