简单描述：

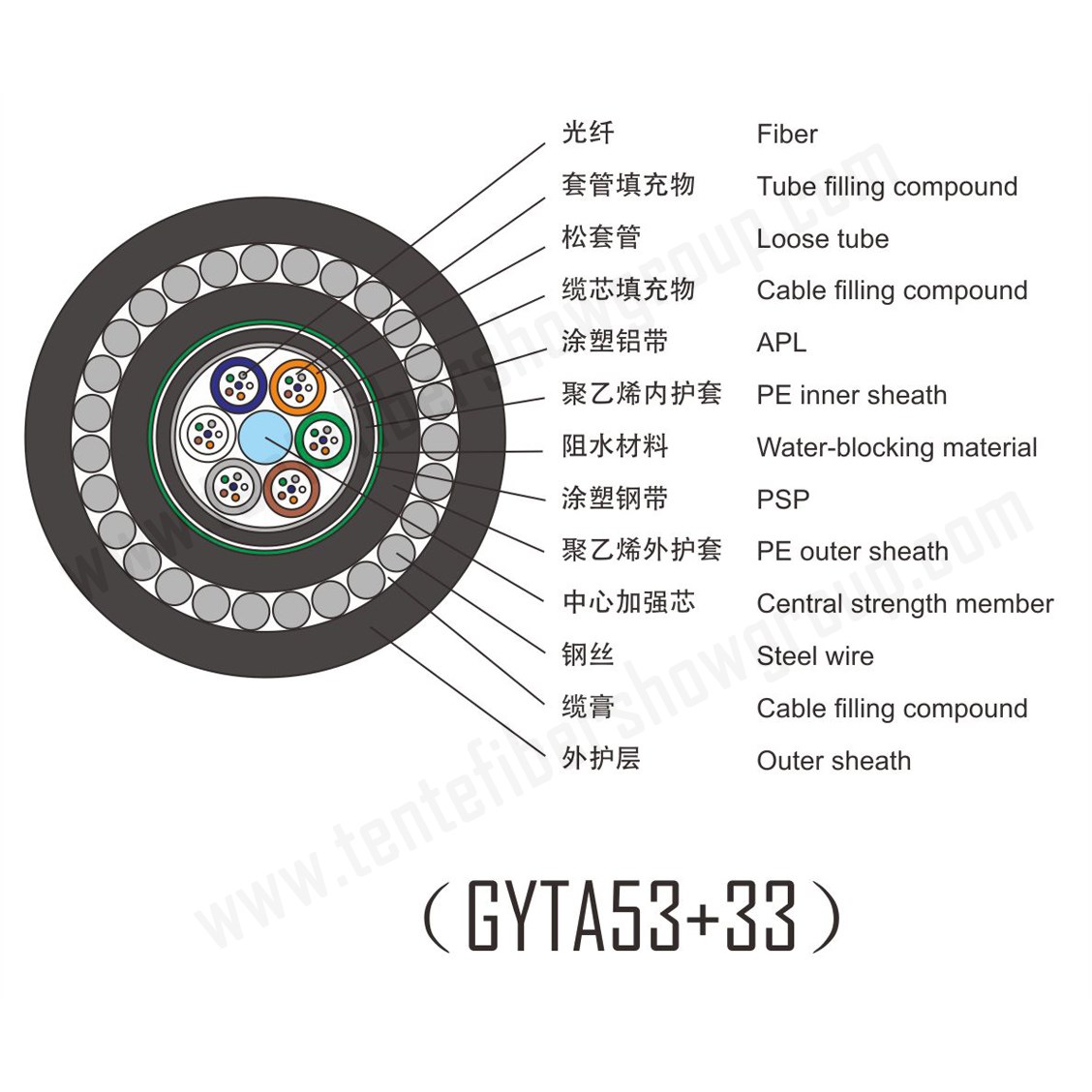

铝带纵包钢带铠装加钢丝铠装层绞式光缆（GYTA53+33）

详细介绍：


5-2 （GYTA53+33） 副本.jpg





产品描述

GYTS光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。



产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

特别设计的紧密的光缆结构，有效防止套管回缩

良好的抗压性和柔软性

PE护套具有很好的抗紫外辐射性能

采用下列措施来确保光缆的防水性能：

单根钢丝中心加强芯

松套管内填充特种防水化合物

完全缆芯填充

双面涂塑钢带（PSP）提高光缆的抗透潮能力



产品标准

GYTA53光缆符合YD/T 901-2001和IEC 60794-1标准

适用：管道、架空、直埋



光学特性



G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm



≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm



≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km



@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km



带宽（A级） Bandwidth（Class A）

@ 850 nm



≥ 500 MHz·km

≥ 200 MHz·km

@1300 nm



≥ 1000 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture



0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm





结构参数

光缆型号
  Cable Type
  （以2纤递增）
  (Increased by 2   fibers)

光纤数
  Fiber Count

套管数
  Tubes

填充绳数
  Fillers

光缆直径
  Cable Diameter
  mm

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  长期/短期
  Long/Short Term
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

GYTA53+33-2~6Xn

2~6

1

5

22.1

819

4000/10000

3000/5000

12.5D/25D

GYTA53+33-8~12Xn

8~12

2

4

22.1

819

4000/10000

3000/5000

12.5D/25D

GYTA53+33-14~18Xn

14~18

3

3

22.1

819

4000/10000

3000/5000

12.5D/25D

GYTA53+33-20~24Xn

20~24

4

2

22.1

819

4000/10000

3000/5000

12.5D/25D

GYTA53+33-26~30Xn

26~30

5

1

22.1

819

4000/10000

3000/5000

12.5D/25D

GYTA53+33-32~36Xn

32~36

6

0

22.1

819

4000/10000

3000/5000

12.5D/25D










GYTA53+33-2~6Xn

2~6

1

5

23.1

1002

10000/20000

3000/5000

12.5D/25D

GYTA53+33-8~12Xn

8~12

2

4

23.1

1002

10000/20000

3000/5000

12.5D/25D

GYTA53+33-14~18Xn

14~18

3

3

23.1

1002

10000/20000

3000/5000

12.5D/25D

GYTA53+33-20~24Xn

20~24

4

2

23.1

1002

10000/20000

3000/5000

12.5D/25D

GYTA53+33-26~30Xn

26~30

5

1

23.1

1002

10000/20000

3000/5000

12.5D/25D

GYTA53+33-32~36Xn

32~36

6

0

23.1

1002

10000/20000

3000/5000

12.5D/25D



注：储存、使用温度：-40℃至+70℃

注：

a.型号的后缀Xn表示选用的光纤类型;

b.套管和光纤的颜色排列见色谱表；

c.外护层厚度标称值2.2mm、聚乙烯外护套厚度标称值2.0mm，聚乙烯内护套厚度标称值1.0mm。
