中心管式光纤带光缆（GYDXTW）

详细介绍：


1-2 GYDXTW 副本.jpg

1-1 GYDXTW.jpg

产品描述

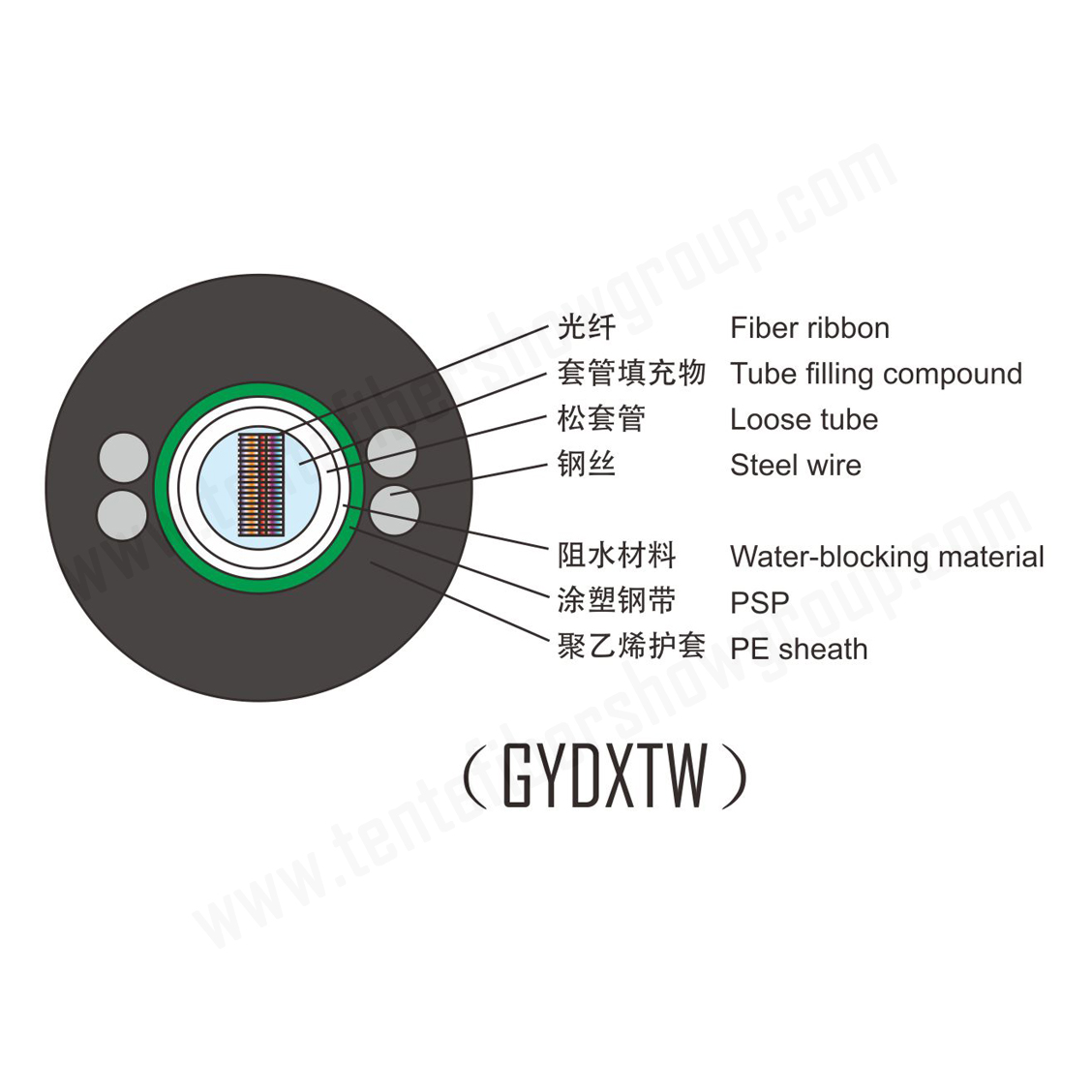

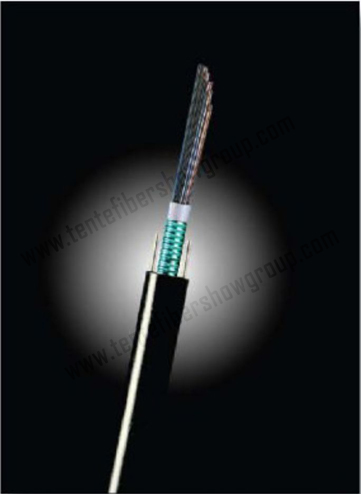

GYDXTW光缆的结构是将12芯光纤带套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。


产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

良好的抗压性和柔软性

双面涂塑钢带（PSP）提高光缆的抗透潮能力

两根平行钢丝保证光缆的抗拉强度

采用12芯光纤带，应用灵活

直径小、重量轻、容易敷设

较长的交货长度



产品标准

GYDXTW光缆符合YD/T 981.2-2009标准。

适用：管道、架空


光学特性

G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm

≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm

≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km

@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km

带宽（A级） Bandwidth（Class A）

@ 850 nm

≥ 500 MHz·km

≥ 200 MHz·km

@1300 nm

≥ 1000 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture

0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm



结构参数

光缆型号
  Cable Type

光纤带芯数Fiber number within one Count

光缆直径
  Cable Diameter
  mm

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  长期/短期
  Long/Short Term
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

GYDXTW-12-72Xn

12

14.2

206

600/1500~3000

300/1000

10D/20D

GYDXTW-84~96Xn

12

14.8

219

600/1500~3000

300/1000

10D/20D

GYDXTW-108~144Xn

12

16

250

600/1500~3000

300/1000

10D/20D

GYDXTW-156~216Xn

12

18.5

318

600/1500~3000

300/1000

10D/20D

注：可根据用户的需求生产其他型号和芯数的中心束管式光纤带光缆

储存、使用温度：-40℃至+60℃

注：

a.型号的后缀Xn表示选用的光纤类型;

b.光纤带的颜色排列见色谱表;

c.加强件外侧聚乙烯护套的最小厚度最小值为0.8mm.
