简单描述：

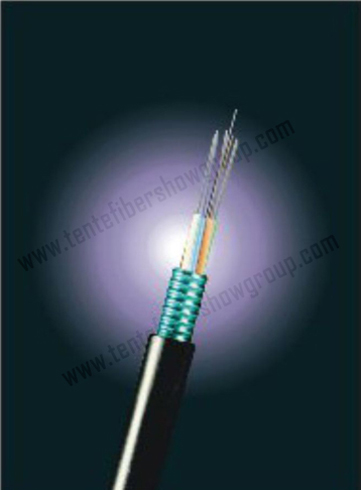

松套层绞式煤矿用阻燃光缆（MGTS）

详细介绍：



15-2 （MGTS） 副本.jpg


产品描述

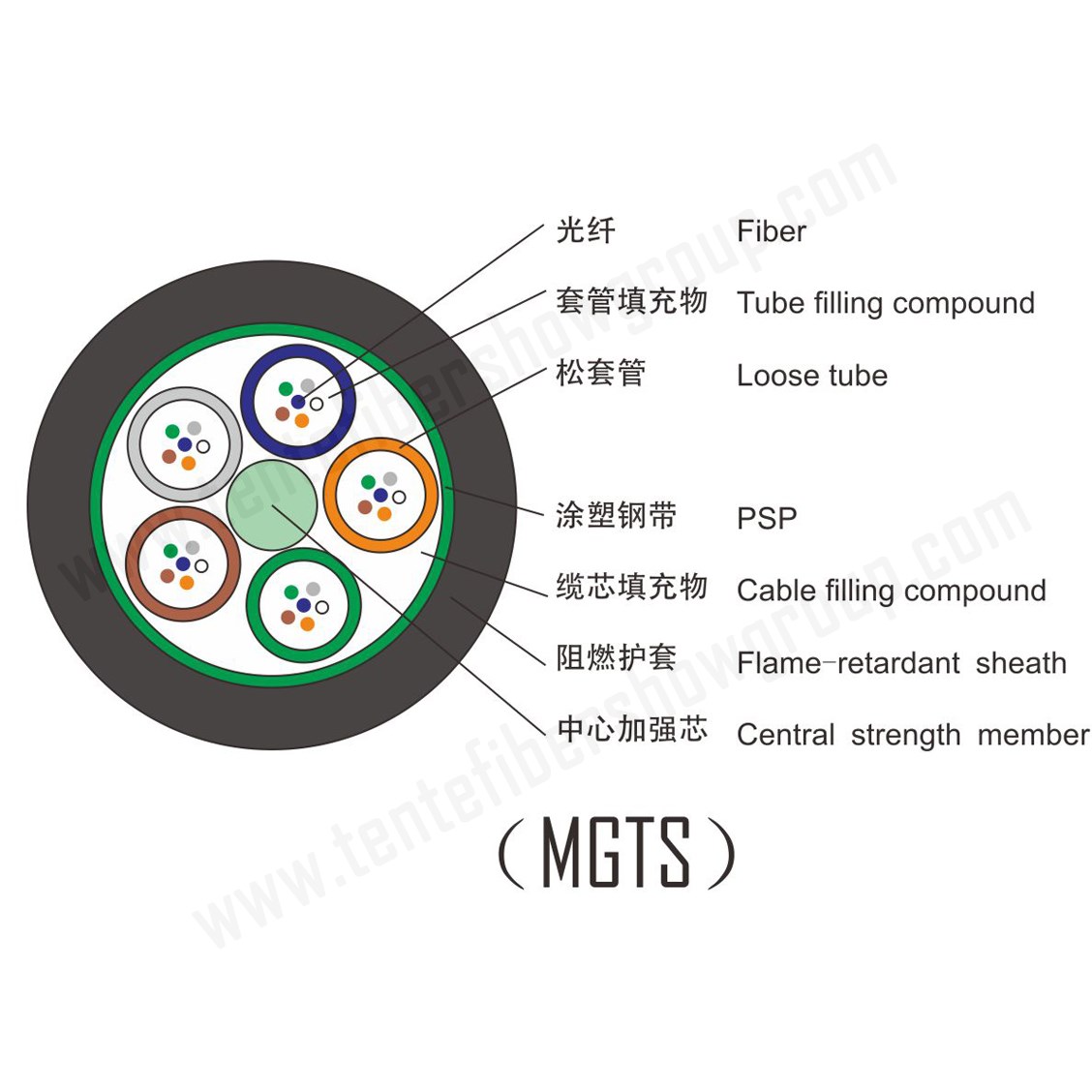

MGTS光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制阻燃护套成缆。



产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

特别设计的紧密的光缆结构，有效防止套管回缩

良好的抗压性和柔软性

特种护套材料具有优异的阻燃性能

采用下列措施来确保光缆的防水性能：

单根钢丝中心加强芯

松套管内填充特种防水化合物

完全缆芯填充

双面涂塑钢带（PSP）提高光缆的抗透潮能力



产品标准

MGTS光缆符合YD/T 901-2001和MT386-1995标准；通过煤安（MA）认证。

适用：管道、架空、直埋



光学特性



G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm



≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm



≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km



@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km



带宽（A级） Bandwidth（Class A）

@ 850 nm



≥ 600 MHz·km

≥ 200 MHz·km

@1300 nm



≥ 1200 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture



0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm





结构参数

光缆型号
  Cable Type
  （以2纤递增）
  (Increased by 2   fibers)

光纤数
  Fiber Count

套管数
  Tubes

填充绳数
  Fillers

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  长期/短期
  Long/Short Term
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

MGTS-2~6Xn

2~6

1

4

112

短期1500N，长期600N或1KM缆重中取最大值

300/1000

10D/20D

MGTS-8~12Xn

8~12

2

3

112

300/1000

10D/20D

MGTS-14~18Xn

14~18

3

2

112

300/1000

10D/20D

MGTS-20~24Xn

20~24

4

1

112

300/1000

10D/20D

MGTS-26~30Xn

26~30

5

0

112

300/1000

10D/20D

MGTS-32~36Xn

32~36

6

0

131

300/1000

10D/20D

MGTS-38~48Xn

38~48

4

1

188

300/1000

10D/20D

MGTS-50~60Xn

50~60

5

0

188

300/1000

10D/20D

MGTS-62~72Xn

62~72

6

0

204

300/1000

10D/20D

MGTS-74~84Xn

74~84

7

1

255

300/1000

10D/20D

MGTS-86~96Xn

86~96

8

0

255

300/1000

10D/20D

MGTS-98~108Xn

98~108

9

1

284

300/1000

10D/20D

MGTS-110~120Xn

110~120

10

0

284

300/1000

10D/20D

MGTS-122~132Xn

122~132

11

1

340

300/1000

10D/20D

MGTS-134~144Xn

134~144

12

0

340

300/1000

10D/20D



注：储存、使用温度：-40℃至+70℃

注：

a.型号的后缀Xn表示选用的光纤类型；

b.套管和光纤的颜色排列见色谱表；

c.阻燃护套厚度标称值1.8mm。
