中心管式煤矿用阻燃光缆（MGXTW）

详细介绍：

5-1 （MGXTW） 副本.jpg

5-2 （MGXTW） 副本.jpg

5-3 （MGXTW） 副本.jpg




产品描述

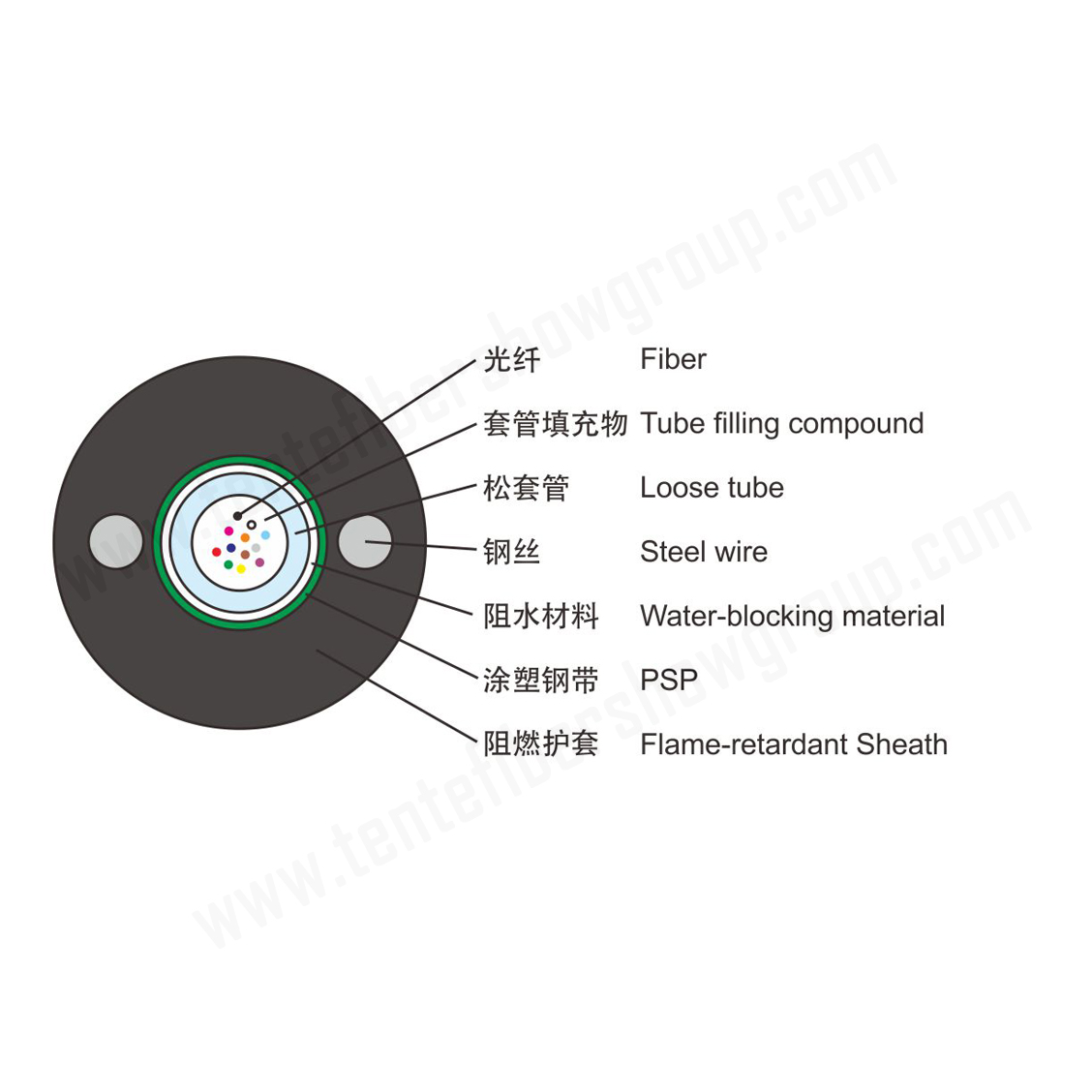

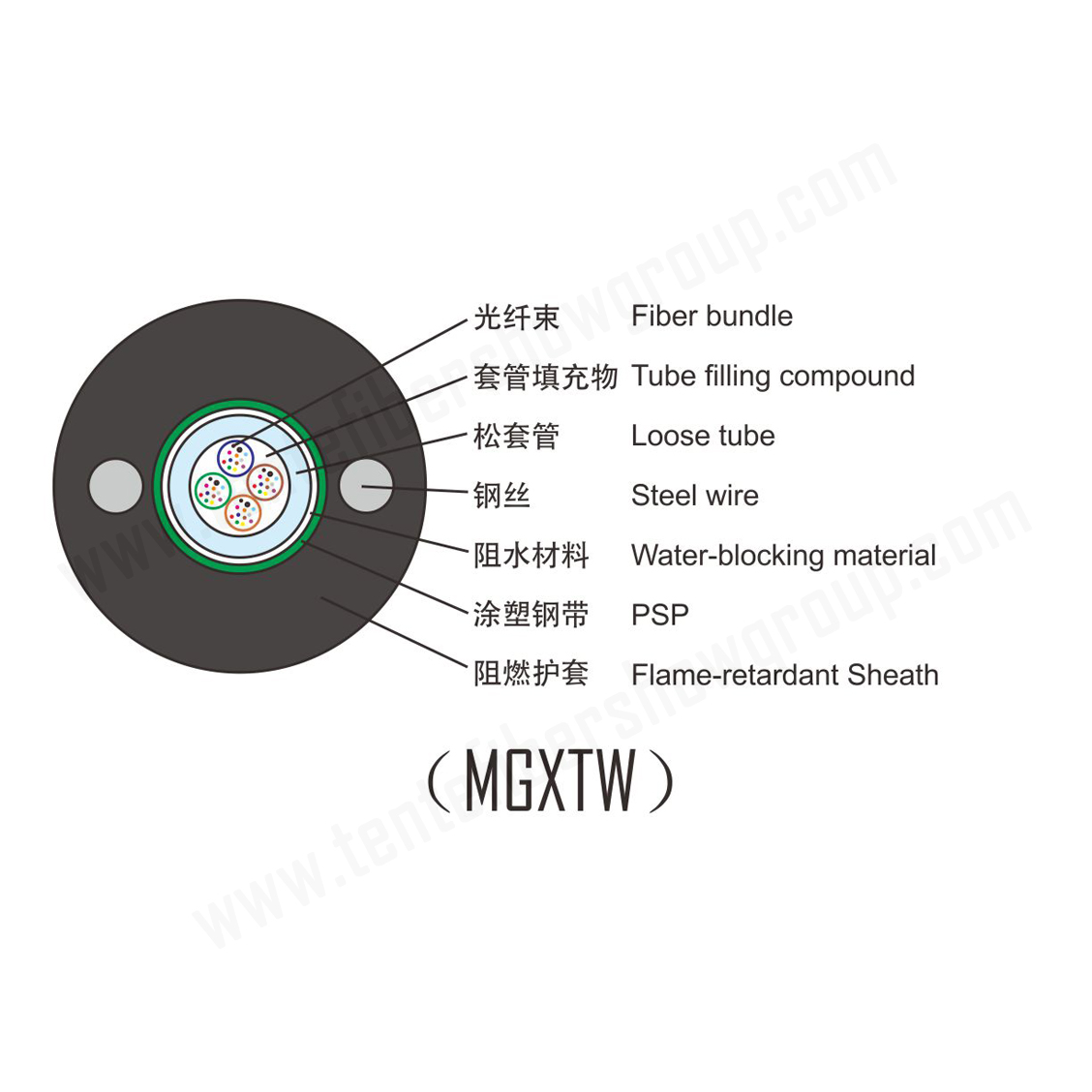

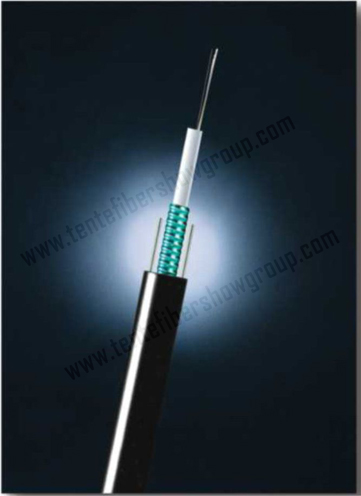

MGXTW光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制阻燃护套成缆。



产品特点

具有很好的机械性能和温度特性

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

特种护套材料具有优异的阻燃性能

良好的抗压性和柔软性

双面涂塑钢带（PSP）提高光缆的抗透潮能力

两根平行钢丝保证光缆的抗拉强度

直径小、重量轻、容易敷设

较长的交货长度



产品标准

MGXTW光缆符合YD/T 769-2003标准。

适用：管道、架空



光学特性



G.652

G.655

50/125 µm

62.5/125 µm

衰减 Attenuation（+20℃）

@ 850 nm



≤ 3.0 dB/km

≤ 3.0 dB/km

@1300 nm



≤ 1.0 dB/km

≤ 1.0 dB/km

@1310 nm

≤ 0.36 dB/km

≤ 0.40 dB/km



@1550 nm

≤ 0.22 dB/km

≤ 0.23 dB/km



带宽（A级） Bandwidth（Class A）

@ 850 nm



≥ 600 MHz·km

≥ 200 MHz·km

@1300 nm



≥ 1200 MHz·km

≥ 600 MHz·km

数值孔径 Numerical Aperture



0.200 ± 0.015 NA

0.275 ± 0.015 NA

光缆截止波长Cable Cut-off Wavelength lcc

≤ 1260 nm

≤ 1450 nm





结构参数

光缆型号

Cable Type

（以2纤递增）

(Increased by 2 fibers)

光纤数

Fiber Count

光缆重量

Cable Weight
  kg/km

允许拉伸力

Tensile Strength

长期/短期

Long/Short Term

  N

允许压扁力

Crush Resistance

长期/短期

Long/Short Term

  N/100mm

弯曲半径

Bending Radius静态/动态

Static/Dynamic

  mm

MGXTW-2~12Xn

2~12

152

短期1500N，长期600N或1KM缆重中取最大值

300/1000

10D/20D

MGXTW-2~12Xn

2~12

172

1000/3000

10D/20D

MGXTW-14~24Xn

14~24

215

1000/3000

10D/20D

MGXTW-26~36Xn

26~36

272

1000/3000

10D/20D

MGXTW-38~48Xn

38~48

306

1000/3000

10D/20D

注：储存、使用温度：-40℃至+70℃

注：

a.型号的后缀Xn表示选用的光纤类型;

b.套管和光纤的颜色排列见色谱表;

c.加强件外侧阻燃护套的最小厚度标称值为1.0mm.

d.12芯以下光缆为钢带不扎纹结构；若客户要求扎纹，需在合同中特别说明。
