移动光缆 (MOC)

简单描述：

详细介绍：


产品描述

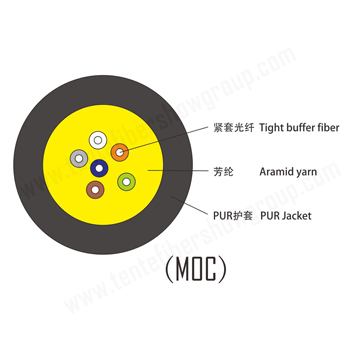

MOC移动光缆使用多根Φ900µm阻燃紧套光纤作为光传输介质，外覆一层芳纶作为受力加强单元，最外挤制一层聚氨酯（PUR）护套而成。

产品特点

采用紧套光纤，便于剥离使用

紧套光纤有良好的阻燃性能

芳纶加强元件，使光缆有优异的抗拉性能

抗扭曲性能极佳

外护材料耐磨，耐老化，耐油，阻燃等性能优越

全介质结构，不受电磁干扰

加工工艺严谨，设计科学合理

产品应用

军队野外通信系统布线

油田、采矿作业、雷达等通信传输

产品标准

满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC 60794-2-20/21等标准，符合UL认证OFNR要求。

光学特性

		50/125 µm	62.5/125 µm	G.652	G.655
衰减 Attenuation（+20℃）	@ 850 nm	≤ 3.5 dB/km	≤ 3.5 dB/km
衰减 Attenuation（+20℃）	@1300 nm	≤ 1.5 dB/km	≤ 1.5 dB/km
	@1310 nm			≤ 0.50 dB/km	≤ 0.50 dB/km
	@1550 nm			≤ 0.40 dB/km	≤ 0.40 dB/km
带宽 (A级) Bandwidth(Class A)	@ 850 nm	≥ 600 MHz·km	≥ 200 MHz·km
带宽 (A级) Bandwidth(Class A)	@1300 nm	≥ 1200 MHz·km	≥ 600 MHz·km
数值孔径 Numerical Aperture		0.200 ± 0.015 NA	0.275 ± 0.015 NA
光缆截止波长Cable Cut-off Wavelength lcc				≤ 1260 nm	≤ 1450 nm
温度附加衰减 △α(-20℃~+60℃) Attenuation at temperature cycling △α(-20℃~+60℃)	@1300 nm	≤ 0.25 dB/km	≤ 0.25 dB/km
	@1550 nm			≤ 0.10 dB/km	≤ 0.15 dB/km

结构参数

光缆型号 Cable Code	光缆直径 Cable Diameter mm	光缆重量 Cable Weight kg/km	允许拉伸力 Tensile Strength 长期/短期 Long /Short term N	允许压扁力 Crush Resistance 长期/短期 Long/Short term N/100mm	弯曲半径 Bending Radius 动态/静态 Dynamic/Static mm
MOC-G-UK-02Xn	6.0 ± 0.25	30	1500/2000	1000/5000	20D/10D
MOC-G-UK-04Xn	6.0 ± 0.25	30	1500/2000	1000/5000	20D/10D
MOC-G-UK-06Xn	6.5 ± 0.25	35	1500/2000	1000/5000	20D/10D
注： Xn表示光纤类型。在弯曲半径栏，D表示光缆直径。使用的紧套光纤直径为900 ± 50 µm Note: Xn represents fiber type. In bending radius column，D represents cable diameter. Using TBF and its diameter is: 900 ± 50 µm

运输/储存/使用温度：-20℃~+75℃，安装温度：-5℃~+50℃。
