简单描述：

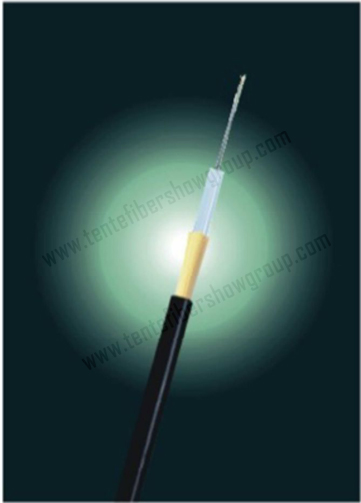

微型中心管式非金属光缆（JET）

详细介绍：



1-1 （JET）微型中心管式非金属光缆中英文版8.jpg


产品描述

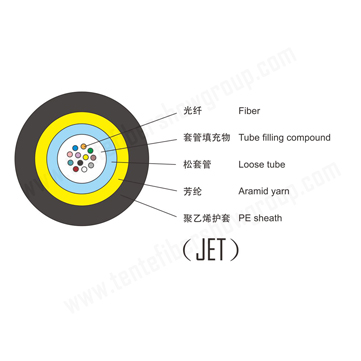

微型中心管式非金属光缆是将250um 单模或多模光纤套入高模量材料制成的松套管中，套管内填充无毒，无害的防水化合物，松套管外绞合非金属加强原件芳纶，再挤制黑色或彩色高密度聚乙烯（HDPE）护套成缆。



产品特点

非金属的结构设计有效防止射频干扰和电磁波干扰

特别设计的紧密的光缆结构，有效防止套管回缩

芳纶加强元件使用光缆具有优异的抗拉性

松套管内填充特种油膏，充分保证了光缆的防水性能

具有良好的柔软性

光纤组装密度高，缆径小，重量轻，是气吹敷设方式的最佳选择



产品应用

利用微管资料，特别适用于骨干网，接入网和光纤到户。



光学特性



G.652

G655

50/125 um

62.5/125um

衰减       Attenuation(+20℃)

@850nm



≤3.0dB/km

≤3.3dB/km

@1300nm



≤1.0dB/km

≤1.0dB/km

@1310nm

≤0.36dB/km

≤0.40dB/km



@1550nm

≤0.22dB/km

≤0.23dB/km



带宽（A级）Bandwidth(Class A)

@850nm



≥500 MHz.km

≥200 MHz.km

@1300nm



≥1000 MHz.km

≥600 MHz.km

数值孔径（Numerical Aperture）



0.200±0.015NA

0.275±0.015NA

光缆截止波长    cable cut-off Wavelength λcc

≤1260nm

≤1450nm





结构参数

光缆型号

Cable Type

光纤数

Cable count

光缆直径cable diameter mm

光缆重量

Cable Weight

kg/km

允许拉伸力

Tensile Strength

长期/短期 Long/Short Term N

允许压扁

Crush Resistance

长期/短期Long/Short Term N/100mm

弯曲半径

Bending Radius

静态/动态 Statics/Dynamic mm

GCYXTY-2-12Xn

2-12

4.2±0.3

12

60/150

300/1000

10D/20D

GCYXTY-14-24Xn

14-24

4.6±0.3

15

60/150

300/1000

10D/20D

GCYXTY-26-36Xn

26-36

5.1±0.3

18

60/150

300/1000

10D/20D

GCYXTY-38-48Xn

38-48

5.6±0.3

22

60/150

300/1000

10D/20D



储存,使用温度：-40℃至+70℃
