简单描述：

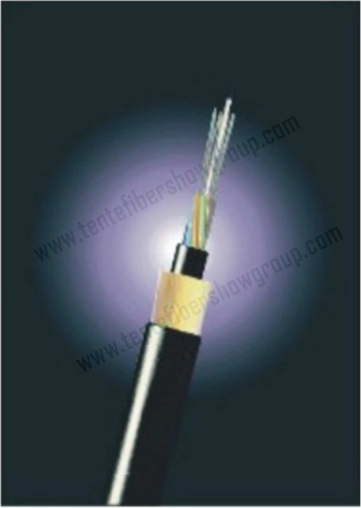

全介质自承式光缆（ADSS）

详细介绍：






产品描述

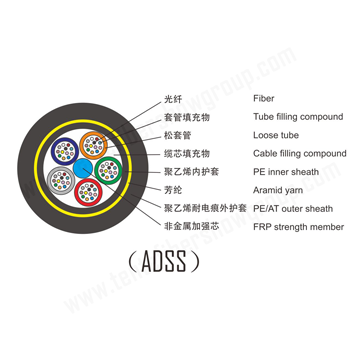

ADSS 光缆采用松套层绞式结构，将250um光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管（和填充绳）围绕非金属中心加强芯（FRP）绞合成紧凑的缆芯，缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯（PE）内护套，然后绞合成加强作用的芳纶，最后挤制聚乙烯（PE）外护套或耐电痕（AT）外护套。



产品特点

可不断电架设

采用AT 护套，耐电痕性优越

重量轻，缆径小，减少了冰凌，风力影响和对塔架、支撑物的负荷

跨距大，最大跨距超过1000米

具有优异的抗拉性能和温度特性

预期寿命大于30年



产品应用

ADSS的设计充分考虑了电力线路的实际情况，适用于不同等级高压输电线路，对于10kv和35kv的线路可采用聚乙烯（PE）护套；对于110kv和220kv的电力线路则必须通过计算电场场强分布来确定光缆挂点并采用耐电痕（AT）外护套。同时，精心设计芳纶的用量和完善绞合工艺以满足不同跨距的应用要求。



光学特性



G.652

G655

50/125 um

62.5/125um

衰减       Attenuation(+20℃)

@850nm



≤3.0dB/km

≤3.3dB/km

@1300nm



≤1.0dB/km

≤1.0dB/km

@1310nm

≤0.36dB/km

≤0.40dB/km



@1550nm

≤0.22dB/km

≤0.23dB/km



带宽（A级）Bandwidth
  (Class A)

@850nm



≥500 MHz.km

≥200 MHz.km

@1300nm



≥1000 MHz.km

≥600 MHz.km

数值孔径（Numerical Aperture）



0.200±0.015NA

0.275±0.015NA

光缆截止波长 cable cut-off Wavelength λcc

≤1260nm

≤1450nm





结构参数

参考外径Ref.

outer diameter

mm

参考重量
  Ref.weight kg/km

推荐日常最大 工作张力

Rec. Daily max.

Working Tension
   kN

最大允许
工作张力  max allowable

working tension kN

断裂强度

Break Strength   Kn

抗拉原件截面积strength member CSA mm²

弹性模量Mudulus   elasticity Kn/mm²

热膨胀系数Heat expansion cofficient x10-6/k

适合档距（m）

Suitable Span

对应气象条件

（NESC standard .m）



PE外护

PE sheath

AT外护
  AT sheath

A

B

C

D



12.5

125

136

1.5

4

10

4.6

7.8

1.8

160

100

140

100


13

132

142

2.25

6

15

7.6

8.3

1.5

230

150

200

150


13.3

137

148

3

8

20

10.35

9.45

1.3

300

200

290

200


13.6

145

156

3.6

10

24

10.8

10.8

1.2

370

250

350

250


13.8

147

159

4.5

12

30

14.3

11.8

1

420

280

400

280


14.5

164

177

5.4

15

36

18.4

13.6

0.9

480

320

460

320


14.9

171

185

6.75

16

45

22

16.4

0.6

570

380

550

380


15.1

179

193

7.95

22

53

26.4

18

0.3

670

460

650

460


15.5

190

204

9

26

60

32.2

19.1

0.1

750

530

750

510


15.6

194

208

10.5

28

70

33

19.6

0.1

800

560

800

560


16.3

211

226

12.75

34

85

40

20.1

0.1

880

650

880

650


16.8

226

242

15.45

41

103

48

24

-0.4

1000

750

1000

760


17.2

236

253

16.2

45

108

51

25.1

-0.5

1100

800

1100

830


17.9

249

266

18

50

120

58.8

26.1

-0.8

1180

850

1180

900


注:储存,使用温度：-40℃至+70℃

注:

a.本表仅列出部分档距产品指示；

b.本表所列指标为无高差，1%安装弧垂下数据；

c.光缆中光纤芯数2-60芯，光纤色谱按照国家标准；

d.公司可按客户要求采用多种单，多模光纤成缆；

e.公司可根据用户要求对光缆结构进行特殊设计以适应线路的实际情况
