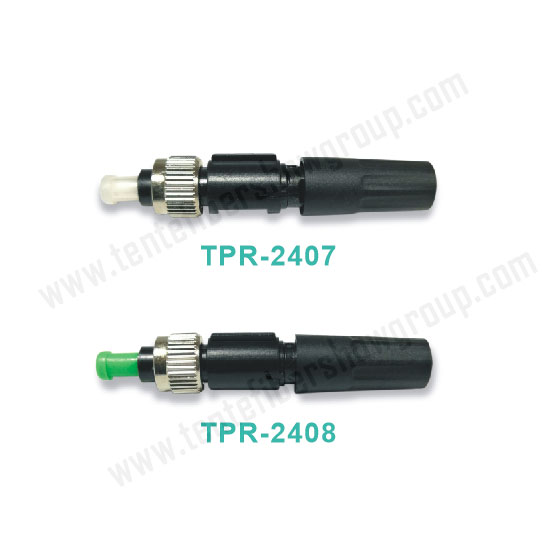

Product size

Length

50mm

Application

Cable Type

2.0x3.0mm FTTH Cable

Fiber Diameter

125μm (657A & 657B)

Cladding Diameter

250μm

Optical Parameter

Insertion Loss

（1310nm & 1550nm）

≤0.25dB (Avg), ≤0.50dB (Max)

Return Loss

≥50dB (UPC), ≥55dB (APC)

  3D size(Φ2.5mm)

Radius of curvature

10-25mm (UPC), 5-12mm (APC)

Vertex offset

≤50μm

Fiber concave-convex(nm)

-100~+100nm

APC Angle

NA (UPC), 8±0.3° (APC)

Surface requirement

The ferrule surface will be   checked

in 200X or 400X microscope

No obvious white spots   (collapse), black

spots (dirt) and shadows (internal cracks)

Assemble

requirement

Average assemble time

≤3min

Success rate of assembly

≥95%

Repeatable assembly

≥5 times

Mehanicalparamter

Fiber force

≥4N

Cable force

≥30N

Repeatability（Repeat≥10 times，

Recording 10 times）

∆IL≤0.3dB, ∆RL≤5dB

Mechanical durability（Repeat≥500

times，Recording 10 times）

∆IL≤0.3dB, ∆RL≤5dB

Vibration(10-50Hz,45 times / min, 0.75mm

Amplitude, 2 hours at three direction）

∆IL≤0.3dB, ∆RL≤5dB

Fall down（1.5m，8 Times）

∆IL≤0.3dB, ∆RL≤5dB

TWIST（cable type ≥ 15N，

10 Times/min，200 Times）

∆IL≤0.3dB, ∆RL≤5dB

Enviornment

parameter

Operating temperature

-40~+85℃

High Temp（+85℃，96h）

∆IL≤0.3dB, ∆RL≤5dB

Low Temp（-40℃，96h）

∆IL≤0.3dB, ∆RL≤5dB

Temperature circulation（-40~+85℃，

21times circulation，168 hours in all）

∆IL≤0.3dB, ∆RL≤5dB

Humidity /temperature

（+75℃，95%，96h）

∆IL≤0.3dB, ∆RL≤5dB

Soaking   (room temperature,

tap water, 168h)

∆IL≤0.3dB, ∆RL≤5dB
