耐火光缆 (GJFZY53-FR)

详细介绍：




产品描述

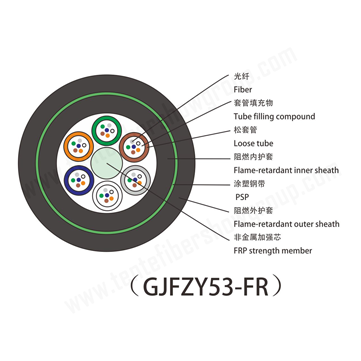

GJFZY53耐火光缆是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，纵包后挤上一层阻燃内护套，双面涂塑钢带（PSP）纵包后挤制阻燃外护套成缆。



产品特点

具有很好的机械性能、温度特性和耐火性能

松套管材料本身具有良好的耐水解性能和较高的强度

管内充以特种油膏，对光纤进行了关键性保护

良好的抗压性和柔软性

采用下列措施来确保光缆的防水性能：

单根非金属中心加强芯

松套管内填充特种防水化合物

完全缆芯填充

双面涂塑钢带（PSP）提高光缆的抗透潮能力

良好的阻水材料防止光缆纵向渗水

加工工艺严谨，设计科学合理



产品应用

室内的综合布线

室外到室内光缆配线设备的连接



产品标准

满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC 60794，IEC 60331-25-1999等标准.



光学特性



50/125 µm

62.5/125 µm

G.652

G.655

衰减 Attenuation（+20℃）

@ 850 nm

≤ 3.5 dB/km

≤ 3.5 dB/km



@1300 nm

≤ 1.5 dB/km

≤ 1.5 dB/km



@1310 nm



≤ 0.50dB/km

≤ 0.50 dB/km

@1550 nm



≤ 0.40 dB/km

≤ 0.40 dB/km

带宽 (A级) Bandwidth
  (Class A)

@ 850 nm

≥ 600 MHz·km

≥ 200 MHz·km



@1300 nm

≥ 1200 MHz·km

≥ 600 MHz·km



数值孔径 Numerical Aperture

0.200 ± 0.015 NA

0.275 ± 0.015 NA



光缆截止波长Cable Cut-off Wavelength lcc



≤ 1260 nm

≤ 1450 nm

温度附加衰减
   △α(-20℃~+60℃)
  Attenuation at temperature cycling △α(-20℃~+60℃)

@1300 nm

≤ 0.25 dB/km

≤ 0.25 dB/km



@1550 nm



≤ 0.10 dB/km

≤ 0.15 dB/km



结构参数

光缆型号
  Cable Type

光缆直径
  Cable Diameter
  mm

光缆重量
  Cable Weight
  kg/km

允许拉伸力
  Tensile Strength
  长期/短期
  Long/Short Term
  N

允许压扁力
  Crush Resistance
  N/100mm

弯曲半径
  Bending Radius
  静态/动态
  Static/Dynamic
  mm

GJFZY53(FR)-6~36Xn

14.2±0.2

239

400N/1000N

3000

20D/10D

GJFZY53(FR)-48~60Xn

15.0±0.2

260

400N/1000N

3000

20D/10D

GJFZY53(FR)-72Xn

15.5±0.2

277

400N/1000N

3000

20D/10D

GJFZY53(FR)-96Xn

17.2±0.2

329

400N/1000N

3000

20D/10D



运输/储存/使用温度：-40℃~+70℃，安装温度：-40℃~+70℃
